PFES3D-45 PLA ABS PETG Machine d'extrusion de filament d'imprimante 3D, ligne d'extrusion de filament d'impression 3D, extrudeuse de filament 3D de 1,75/2,85 mm

          L'utilisation de la machine est limitée à l'utilisation de l'équipement de traitement des déchets.

Nos machines à filament d'imprimante 3D sont à la pointe de la technologie de fabrication de filament.Ces machines sont le choix idéal pour produire des filaments de haute qualité utilisés dans les applications d'impression 3D.
Principales caractéristiques:
Types de filament polyvalents: Nos machines peuvent produire une large gamme de matériaux de filament, y compris PLA, ABS, PETG, TPU, et plus encore, répondant à divers besoins d'impression 3D.
Tailles de filaments personnalisables: Grâce à des réglages réglables, nos machines permettent la production de filaments de différents diamètres et tolérances pour répondre aux exigences d'impression spécifiques.
Technologie d'extrusion avancée: équipées d'extrudeuses de pointe et de commandes de précision, nos machines assurent une qualité constante des filaments et une précision du diamètre.
Refroidissement et enroulement efficaces: Nos systèmes disposent de mécanismes de refroidissement et d'enroulement efficaces, ce qui donne une forme uniforme du filament et un enroulement lisse sur les bobines.
Assurance qualité: des contrôles de qualité rigoureux sont intégrés dans le processus de production pour garantir la qualité et l'impression des filaments.

La ligne d'extrusion de filament d'impression PFES3D-45 est adaptée aux matériaux à température normale tels que ABS/PLA/HIPS/PETG/NYLON/PC

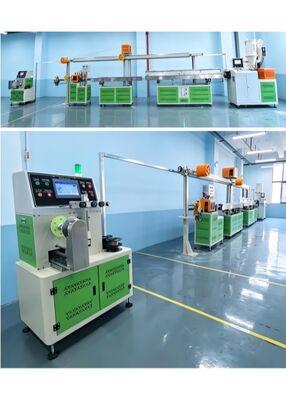

La ligne de production est composée d'une extrudeuse de haute précision, d'un moule en acier allié de haute qualité, d'un réservoir d'eau à température constante, d'un servo-tracteur, d'un support automatique pour la ligne de stockage et d'un dispositif d'enroulement automatique.Cette série de lignes de production adoptent tous le contrôle en boucle fermée PID et le programme de contrôle PLC, qui est pratique et rapide à utiliser.

La machine d'extrusion de filament d'imprimante 3D est adaptée à la fabrication d'ABS, PLA, PC, PA, PETG, PEI, PVA, peek et d'autres matériaux 3D avec une tolérance stable et un enroulement soigné.Cette extrudeuse à filament est économique pour la production en série.

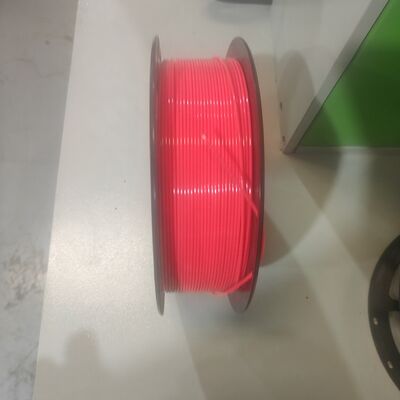

Dans le domaine de l'impression 3D, les filaments d'impression 3D sont utilisés principalement dans les imprimantes 3D.Nous fabriquons principalement des filaments d'impression 3D tels que l'ABS, PLA, PETG et TPU, avec des diamètres allant de 1,75 à 3,0 mm. La tolérance de diamètre peut être réglée à ±0,03 mm et la vitesse d'extrusion varie de 30 à 180 mètres par minute,assurer une mise en place soignée des filaments.
Paramètres techniques clés: 2.1 Diamètre de vis: Ø45 mm 2.2 Proportion longueur/diamètre (L/D): 28:1 2.3 Vitesse de vis: 0~100 tr/min (régulation automatique de la vitesse à fréquence variable) 2.4 Sortie d'extrusion:25 à 30 kg/h 2.5 Vitesse de la chaîne de production: 30 à 180 m/min (avec un alignement soigné des brins) 2.6 Hauteur du centre: 1,1 m (réglable vers le haut, vers le bas, à gauche et à droite) 2.7 Dimensions de la chaîne de production: Longueur 15 m × Largeur 2.5 m × hauteur 2.5 m 2.8 Tension triphasée: 380 V, 3 phases, 50 Hz 2.9 Puissance totale: 50 kW; consommation moyenne réelle de puissance: 20 kWh/heure
Exigences relatives à l'atelier: 3.1 Dimensions de l'atelier (L × P × H): 25 m × 5 m × 3,5 m (surface recommandée au sol de 300 m2 ou plus; le sol doit être plat) 3.2 Température ≤ 50 °C,humidité ≤ 95% 3.3 alimentation électrique: système triphasé à cinq fils (c'est-à-dire trois fils électriques, un fil neutre et un fil de terre), 380 V, 50 Hz 3.4 L'atelier doit être équipé d'un réservoir d'eau de refroidissement de 2 mètres cubes,un compresseur d'air, huile d' engrenage et câble à 5 cœurs



Extrudeuse à vis unique PFES3D-45:
puissance de chauffage: 10 kW;
Puissance du ventilateur: 0,5 kW;
Puissance du moteur: 11 kW;
Pour les véhicules à moteur à combustion interne:
Pour les appareils de traitement des eaux usées, le réglage de la température doit être effectué à l'aide d'un régulateur.
réservoir d'eau à température réglée: 12,5 kW;
réservoir d'eau de refroidissement: 0,9 kW;
souffleur à air chaud: 0,75 kW;
Unité de dégagement en caoutchouc à double rouleau: 1,5 kW;
Instrument de mesure bidirectionnel du diamètre laser - support de stockage de fil: 0,4 kW;
Servo-enrouleur à station unique: 2 kW;
Puissance totale installée de l'équipement: environ 50 kW;
Consommation d'électricité au cours de la production normale: environ 1015 kW

Fiche de spécifications de l'équipement

I.Aspirateur en acier inoxydable de 50 kg: 1 unité
1- Capacité: 50 kg
2Puissance de chauffage: 6 kW
3Puissance du ventilateur: 0,75 kW
4Poids: 90 kg
5. Il est doté d'un canal d'air chaud incurvé unique pour empêcher l'accumulation de résidus de poudre à
la base de l'élément chauffant, ce qui pourrait provoquer une combustion.
6Le tambour et les composants internes sont tous en acier inoxydable.
7Le tambour est détachable de la base, ce qui facilite le nettoyage et le changement rapide des matériaux.
8. équipé d'un régulateur de température à déviation proportionnelle pour un contrôle précis de la température.
Un double système de protection contre la surchauffe réduit le risque d'accidents
causée par une erreur humaine ou une défaillance mécanique.

II.PFES3D-45 Extrudeuse à filament monochrome 3D: une
ensemble
1- diamètre de vis: Ø45 mm
2Le rapport longueur/diamètre (L/D): 281
3Type de vis: universel pour le PLA, le PEDG, l'ABS et le TPU
4La vis et le canon sont fabriqués à partir de 38CrMoAlA nitrée de haute qualité.
d'acier et ont subi un procédé de nitridation.
740 HV; tonneau ≥ 940 HV. Profondeur de nitrure: vis
00,4 ‰ 0,6 mm, tonneau: 0,6 ‰ 0,7 mm; la fragilité est
Grade 2 dans les deux cas.
5Le boîtier est en acier allié; les surfaces de contact entre les boîtiers supérieur et inférieur ont été
Les engrenages sont fabriqués en 40Cr et ont subi une normalisation,
traitement thermique de trempage et d'extinction, suivi d'un broyage de la face des engrenages,
résultant en une rugosité de surface de Ra 0.8Ils offrent une protection contre les chocs.
résistance à l'usure et faible bruit.
6Boîte de vitesses: Boîte de vitesses (Bruker)
7Puissance du moteur: 11 kW
8Métode de commande: commande à fréquence variable (Haipumonte)
9- Zones de régulation de température: 1,8 kW × 6 zones
10Zones de refroidissement: 120 W × 4 zones
11. Rings chauffants: Rings chauffants en acier inoxydable
12Les relais à l' état solide:
13PLC: Xinjie 1 jeu
14Module de régulation de température: Xinjie 1 jeu
15. boîte de commande en porte-avions en alliage d'aluminium: 1 unité

III.Moule à extrusion S136 de précision: un ensemble

1Matériau du moule: S136, finition miroir

2. courte courbe sans angles morts; les produits finis ont une surface lisse

d'une hauteur de 50 mm ou plus, mais n'excédant pas 50 mm

3. équipés de têtes de matrices de 2,5 × 3,0: un ensemble chacune

4Les têtes de matrices peuvent être personnalisées pour répondre aux exigences du client.



IIII.304 réservoir d'eau chaude en acier inoxydable: 1 ensemble

1Longueur: 4 m

2Longueur du réservoir d'eau chaude: 2 m

3Longueur du réservoir d'eau chaude: 2 m

4Matériau du réservoir: acier inoxydable 304, épaisseur: 1,5 mm

5Cadre de base du réservoir: 1 unité (en poudre)

6Matériau: acier Q235 (soudé)

7. 304 système de circulation de l'eau chaude: 2 ensembles

8Puissance de la pompe à eau en acier inoxydable: 120 W × 2 unités (Nouveaux Territoires)

9Unité de chauffage: 1 ensemble

10Puissance de chauffage: 12 kW

11- Rouleaux avec freins: 4

12- Calomètres analogiques: 2

13. équipés de câbles en céramique



V.304 réservoir de refroidissement en acier inoxydable: un ensemble

1Longueur du réservoir: 4 m

2Matériau du réservoir: acier inoxydable 304, épaisseur: 1,5 mm

3Cadre de base du réservoir: 1 unité (en poudre)

4Matériau: acier Q235 (soudé)

5. 304 système de circulation de l'eau froide: 1 jeu

6Puissance de la pompe: 120 W × 1 unité (Nouveau Monde)

7- souffleur à eau à deux étages: 1 unité (compresseur d'air fourni par le client)

8. équipés de câbles en céramique



VI.Gamme de diamètre: 1 jeu

1Marque: Raist

2Système de surveillance en ligne en temps réel

3. précision de mesure: 0,001 mm

L'écart de mesure est de 0,200 mm ∼ 10,00 mm.


VII.Unité d'extraction en caoutchouc à double rouleau + souffleur à air chaud: un ensemble

1. Méthode d'extraction: extraction à deux rouleaux

2Matériau du rouleau de remorquage: caoutchouc importé

3- Méthode de réglage: réglage vertical par vis en plomb en acier inoxydable 304

4. Méthode d'entraînement: entraînement à courroie synchrone

5- Puissance de traction: servo moteur de 1,5 kW

6Contrôle de vitesse: contrôle PLC

7- Vitesse de traction: 300 m/min

8Unité de séchage à souffleur haute pression de 0,75 kW

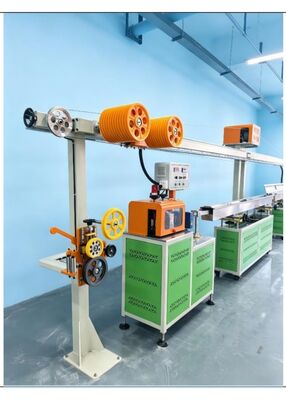

Plateau de rangement de fil de tension horizontal de VIII.8 m avec compteur de compteurs: un

ensemble

1Longueur du support: 8 m

2La taille: 1,97 m.

3- Rouleaux de stockage de fil: rouleaux de stockage de fil ABS, 11 + 12 pièces

4Longueur de stockage du fil: 150 m

5. moteur à engrenages de 400 kW

6. 2,5 kg de poudre magnétique à deux axes


Compteur de compteurs de haute précision

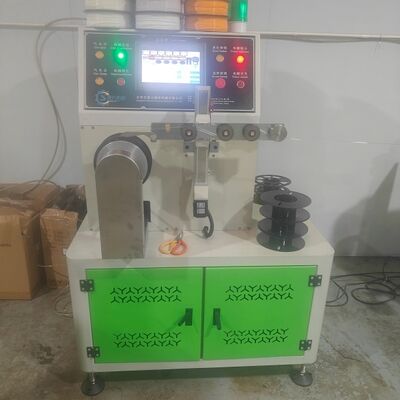

VIIII.Servo-enrouleur à station unique: 1 jeu

1- Fermeture de bobine de remontage: 1 jeu

2- Moteur pas à pas de positionnement: 1 jeu

3- Méthode de commande du positionnement: commande du moteur pas à pas de Leisi

4- Servo moteur à broche 1,5 kW: 1 jeu

5. Méthode de commande de la broche: commande servo

6Fonction de changement de rouleau pneumatique, capable d'enroulement sans rouleau

7Alarme automatique et arrêt à l'atteinte de la longueur définie, avec arrêt supplémentaire de la rupture du fil

8. Placement de fil stable avec une excellente stabilité

9. Compatible avec des bobines en matériau pesant 1 5 kg


Équipé d'une fonction de stockage de spécifications de bobine de matériau

Machine à emballer sous vide 400G

VV.Mélangeur de couleurs 50 kg

VVI.100 kg machine à sécher + alimentateur de matériau: 1 unité
